DIY Check Valve

[oland26n1]

Halo Reefers,

Waktu bikin sump buat aqua nano, ada salah perhitungan di area return pump saya.
Area return pump saya terlalu kecil sehingga kalau terlalu penuh sedikit dan mati lampu maka terjadilah banjir lokal.
Selama 8 bulan kutak katik dan tidak dapet pemecahannya akhirnya sedikit frustasi juga.
Sampai malam ini, pas rapih" peralatan aquarium, tiba" aja dapet ide bikin DIY Check Valve.
Setelah dicoba, ternyata berhasil. (AKHIRNYA....)

Ini DIY Check Valve yang saya bikin

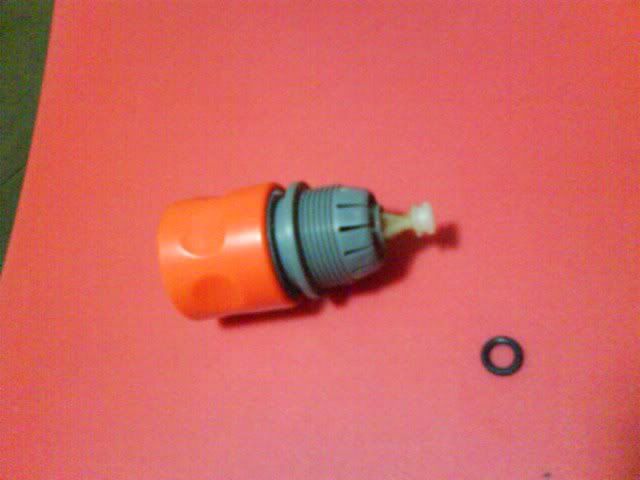

Ini adalah adaptor buat nyambungin selang, bisa di beli di bagian pertamanan di ace hardware, Depo Bangunan atau Mitra 10.
Adaptor ini memang sudah ada check valvenya, akan tetapi check valve ini hanya berfungsi kalau adaptor(cowo-nya) dilepas.

Step #1

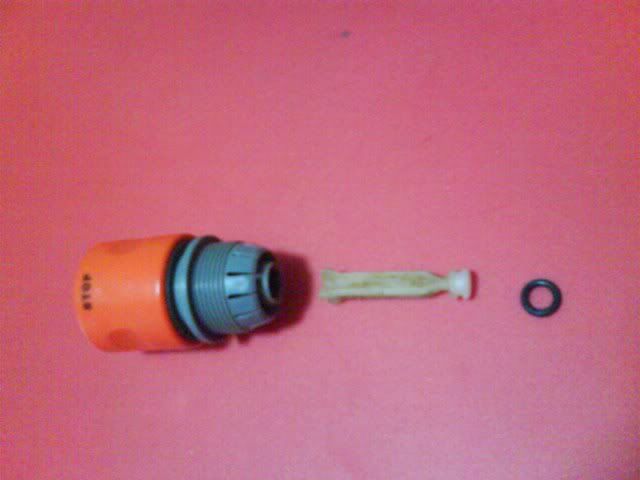

Buka cincin karetnya supaya valvenya bisa dikeluarkan.

Step #2
Ambil sambungan pipa ke selang.

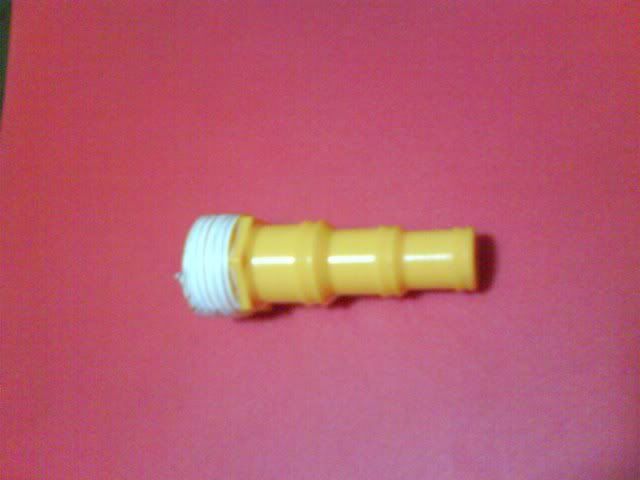

Ini gambar sambungan yang saya pakai

Step #3

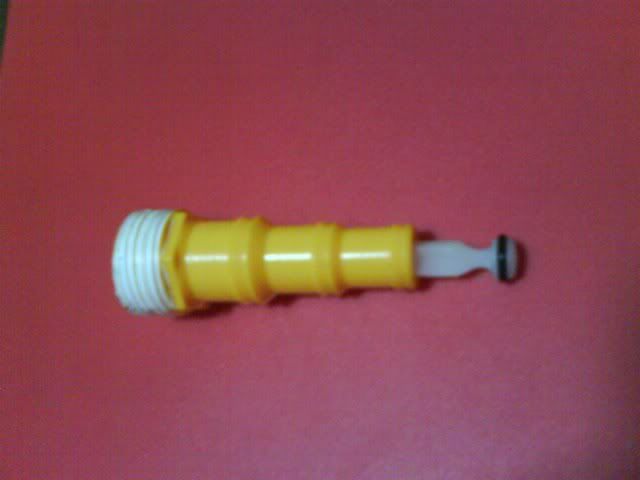

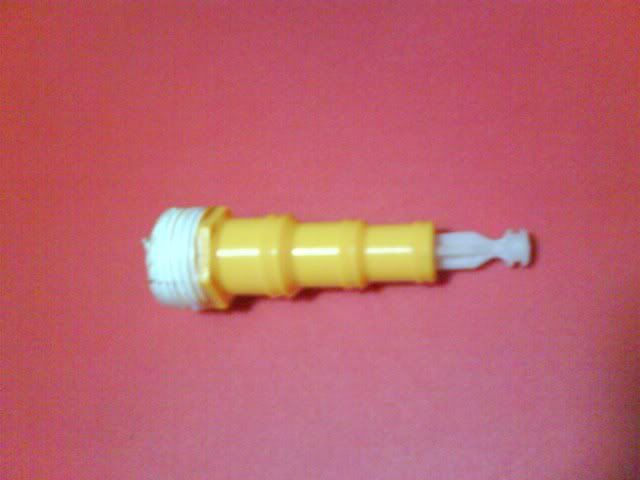

Masukkan check valve dari adaptor ke sambungan pipa ke selang, dan pasang kembali cincin karetnya.

Step #4
Saya sambungkan hasil dari Step #3 dengan Ball Valve, jadilah DIY Check Valve

Semoga bermanfaat buat teman" yang lain



[lilopop11]

Btw, DIY cek valve tuh buat apa pa oland ? :?:



[oland26n1]

supaya air tidak turun lewat return pump pak



[marinelover]

kreatif pak..



[clownANEMON]

pak oland gtu...?

tapi maap ya pak oland...? kira2 itu modal nya berapa...?



[oland26n1]

pak oland gtu...?

tapi maap ya pak oland...? kira2 itu modal nya berapa...?

saya lupa sis harga part"nya, tapi murah koq.
Kelemahannya, ini hanya bisa untuk flow rate pompa kecil, karena pakai selang.



[namharira]

Kalo ga salah itu mirip stoppernya pompa air ku deh, yang di taro di bagian bawah pipa fungsinya air dari mesin pompa air ga jatuh ke tanah, kayaknya bisa jd alternatif nih, banyak dijual di material & tukang pompa air/jet pump



[clownANEMON]

ati2 yg di material spring atau per nya dari besi ( cepat karat )

kudu pinter2 milih....

di material biasanya kaya gini nih....

ada ukuran macam2 dari 1/2" sampai 1"



[oland26n1]

Sepertinya yang di material itu lebih paten :smt003 :smt003



[Martono]

Kalo yang beli di material kan ada per nya yg terbuat dari besi gitu lah ..
Kalo per-nya dicabut, nanti kira2 malah arus airnya terhalang/terhambat ga ya karena dop-nya itu menutupi lubang pipa di atasnya? .. Klo ada per kan tentunya dop-nya itu tertahan .. saya lagi bingung mau dipake apa ngga ..
Lalu saya mau tanya juga .. seberapa besar keberadaan check valve mempengaruhi kekuatan arus yang mengalir ketika pompa running? .. Nanti takutnya malah arus return pump malah kurang kuat / tidak seperti yang diinginkan .. :roll:



[clownANEMON]

wah ini yg jadi pertanyaan yg bagus....? sampai saat ini aku juga belum ukur pake alat yg bagus...

ayas cuma uku pake alat tekir yg artinya TEST KIRA _ KIRA :lol: :lol: :lol:

misalkan pump 1000 lph bakal turun menjadi 500 semua tergantung dari jauh tidak nya pipa dan banyak tidak nya hambatan2 yg ada....


cuma saran buat yg mau pake checkvalve gunakannya di mulut output pump biar kerja nya gak berat2 amat.....



[namharira]

kalo pernya dicabut coba ditiup, kalo gampang keangkat karet penahannya kemungkinan besar pompa 1000L/H sih mampu angkat, kmaren coba dimaterial yg bahan kuningan (tanpa per katanya) ga bisa dibuka, ditiup aja susah bngt, pas yang bahan plastik bisa dibuka trus per dicabut n ditiup rasanya enteng. cuma belum di coba pake pompa sih



[IkanNemo]

kalo misalnya air yg mengalir dengan arus jatuh (gravitasi) bisa ga yah? (ukuan selang 1/2 inc (panjang 1 mtr kurang)

pake alat ini bisa gak?? :smt105



[oland26n1]

kalo misalnya air yg mengalir dengan arus jatuh (gravitasi) bisa ga yah? (ukuan selang 1/2 inc (panjang 1 mtr kurang)

pake alat ini bisa gak?? :smt105

sepertinya ga bisa bung.



[IkanNemo]

Cuma kepikiran pake katup magnetik, jadi kalo ada aliran listrik katupnya ketarik(terbuka) kalo ga ada katupnya nutup karena tekanan air.

Ini DIY juga, tapi baru inspirasi :idea: :smt003



[clownANEMON]

yup DIY mikir nya abisin rokok 1 bungkus 10.000rb (versi cowo ku)
trus minuman kopi hangat 2 bungkus 4.000

dan otak yg stress...

padahal harga checkvalve 5rb....hehehehe :lol: :lol: :lol: :lol: :lol:



[IkanNemo]

Itulah seninya DIY :lol:

yg penting dapat ilmu biar gagal terus... coba lagi :smt040 penasaan kali yah? :smt003

kalo gw masalahnya ga pake pompa sis jadi tekanan air ga ada cuma arus jatuh aja(gravitasi)
makanya ga mungkin pake alat valve ini, jd mesti dipikirin lagi gmn :smt003

:idea: :idea: :idea: :idea: :idea:



[oland26n1]

Iya nih, ternyata eh ternyata, harga check valve di material cuma 5000.
Tinggal buang per-nya doang selesai deh. :lol: :lol: :lol:
Yah.. itung" pengalaman aja (nyenengin hati)



[IkanNemo]

Iya nih, ternyata eh ternyata, harga check valve di material cuma 5000.
Tinggal buang per-nya doang selesai deh. :lol: :lol: :lol:
Yah.. itung" pengalaman aja (nyenengin hati)

bung oland : itu valve nya bs kebuka ga kalo lwt arus air (gravitasi)?



[oland26n1]

Bung IkanNemo,
kalau untuk air lewat pasti bisa kebuka, tapi ga akan bisa ketutup karena ga ada daya dorong untuk nutupnya.
Kenapa air turun perlu check valve bung?
