DIY Dosing Pump

[wahyu_pb]

Karena kasih ide di thread nya mas nano jadi takut oot saya tambahkan disini.

Untuk dosing pumpnya menggunakan timer analog, ada 3 jenis dosingnya.
Waktu browsing2 dapat beginian.
Saya sudah buat salah satu dari typenya, cuma maaf karena kesibukan saya saya belum bisa upload yg macam2
saya kasih dulu link idenya.
ini linknya.
Untuk translate pakai mbah Google aja ya atau pakai browser Google chrome

Ini dengan menggunakan suntikan.
http://www.home.zonnet.nl/rsetteur/doseerspuit3/index_doseer_spuit.htm
http://www.home.zonnet.nl/rsetteur/aquarium/karel/doseer_spuit/index_doseer_spuit.htm

Yang ini seperti model dosing, cuma keluarnya sedikit sekali.
http://www.home.zonnet.nl/rsetteur/aquarium/karel/doseer_pmp/index_doseer.htm

Mungkin rekan2 forum ini sudah ada yg coba agar di post di thread ini terima kasih.



[oland26n1]

Saya malah kepikiran dengan menggunakan dinamo tape pak.
Kira kira memungkinkan ga ya?



[budhi]

itu yang berbentuk T di gambar. di sambung cek valve di kanan dan kiri pak?

kalau di bayangan saya. air kesedot dari kontainer (karena suntikan di tarik) lalu cek valve kiri ke buka masuk ke suntikan (cek valve yang ke arah akuarioum nutup). ketika suntik di dorong (cek valve kiri nutup) dan cek valve kanan ngebuka) akhirnya air keluar.

yang jadi pertanyaan saya?
1. benar begitu pak?
2. cek valve nya di indo ada yang jual untuk ukuran seperti itu? kalau ada dimana pak?
3. kalau bayangan saya itu benar cek valve di pasang berlawanan arah antara cek valve kana dan kiri ya?

jika bayangan saya ini salah jangan ikut di bayangkan ya. malah jadi membingungkan nantinya. :lol: :lol: :lol:



[wahyu_pb]

Saya malah kepikiran dengan menggunakan dinamo tape pak.
Kira kira memungkinkan ga ya?

Kalau pakai dinamo tape sepertinya kurang kuat pak oland. Bisa pakai dinamo cuma cari yang pakai gear box pak.
seperti ini.

itu yang berbentuk T di gambar. di sambung cek valve di kanan dan kiri pak?

kalau di bayangan saya. air kesedot dari kontainer (karena suntikan di tarik) lalu cek valve kiri ke buka masuk ke suntikan (cek valve yang ke arah akuarioum nutup). ketika suntik di dorong (cek valve kiri nutup) dan cek valve kanan ngebuka) akhirnya air keluar.

yang jadi pertanyaan saya?
1. benar begitu pak?
2. cek valve nya di indo ada yang jual untuk ukuran seperti itu? kalau ada dimana pak?
3. kalau bayangan saya itu benar cek valve di pasang berlawanan arah antara cek valve kana dan kiri ya?

jika bayangan saya ini salah jangan ikut di bayangkan ya. malah jadi membingungkan nantinya. :lol: :lol: :lol:

1. Benar mas begitu, Check valvenya di pasang searah.
2. Cek valve seperti itu di jual hampir di setiap toko akuarium. mungkin penjualnya yang kurang mengerti bahasa cek valvenya. Kalau beli di KDC kartini, makaliwe, klender. sudah tau kok bahasa check valve.
3. di pasang searah.



[budhi]

hah??
ada yang jual di toko akuarium??

saya baru aja bongkar spray buat lap kaca. :lol: :lol: :lol: :lol: :lol:
pakai katup untuk spray juga bisa sepertinya. tapi kalau udah ada yang instan gapain bongkar bongkar.



[wahyu_pb]

He..he..he.. tunjukin gambarnya saja mas.



[IkanNemo]

memang gak bs ya pakai kekuatan gravitasi aja?
ini pakai timer gak?



[E_2091]

ini ya si timer sendiri yg jadi motor penggerak pak nemo..

Ceritany ini pake beginian biar bisa dosing dgn akurat x ml/hari..

Kalo gravitasi kan ga konsisten pak..siphon lumayan tp susa juga atur dripny kalo misal kyk saya targetny kurang lebih 30ml/hari..



[IkanNemo]

ini ya si timer sendiri yg jadi motor penggerak pak nemo..

Ceritany ini pake beginian biar bisa dosing dgn akurat x ml/hari..

Kalo gravitasi kan ga konsisten pak..siphon lumayan tp susa juga atur dripny kalo misal kyk saya targetny kurang lebih 30ml/hari..

ada alat spt infus dijual di glodok lama (tempat toko alat2 kedokteran), keakuratannya hampir sama, maksudnya drip air konstan(di adjust dulu)
memang agak mahal dari infus2 biasa yg dijual2.
kalau spt suntik itu repot isi ulangnya (karna kecil media) mendingan pake botolan/kantongan.



[E_2091]

suntikan itu emang bukan tempatnya pak nemo..dia pompanya..larutan yang mau di drip disambung ke selang sebelah kiri..jadi bukan suntikannya jadi kontainer larutan..penggeraknya aja..



[budhi]

sayang ngga nemu suntikan nya.

tadinya mau di test sekarang. nunggu besok aja..



[wahyu_pb]

sayang ngga nemu suntikan nya.

tadinya mau di test sekarang. nunggu besok aja..

Di tunggu mas up datenya, karena yg saya punya sperti yg peristaltic pump. yg pakai suntikan saya belum coba.



[budhi]

pak, yang jual macam suntikan banyak ukuran dimana ya?

tar mau keluar sekalian cari.



[aldi YK]

pak, yang jual macam suntikan banyak ukuran dimana ya?

tar mau keluar sekalian cari.

cari aja di toko alat kesehatan mas,...
saran : pakai yg terumo syringe 20cc lubang samping.

thanks
ALDI



[tessy88]

mungkin sebagai penggerak bisa dipertimbangkan memakai servo jika dirasa pakai dinamo kesulitan



[E_2091]

mungkin sebagai penggerak bisa dipertimbangkan memakai servo jika dirasa pakai dinamo kesulitan

servo itu apaan ya? punya contohnya pak?



[tessy88]

mungkin sebagai penggerak bisa dipertimbangkan memakai servo jika dirasa pakai dinamo kesulitan

servo itu apaan ya? punya contohnya pak?

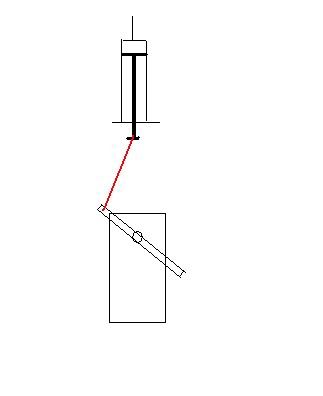

gambar aslinya bisa googling pak Eko, sdgkn aplikasinya -+ kayak gini

putaran servo di buat sedemikian rupa shg 1x gerakan suntikan = 1cc saja.
nah, u/ mengendalikan servo bisa pake mikrokontroler yg sdh diprogram.
bikin mikrokontroler sekaligus buat 4 servo ato lebih jadi bisa dose macem2... duh jadi ngiler :mrgreen: :mrgreen:

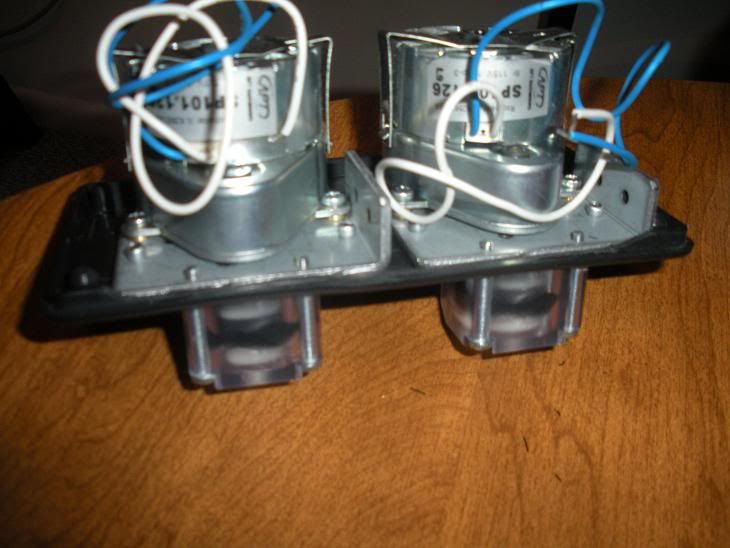

nambahin, dapet dari luar


Uploaded with ImageShack.us
